উৎপত্তি স্থল:
আসল
পরিচিতিমুলক নাম:
TI
মডেল নম্বার:
DAC7513E
যোগাযোগ করুন
আবেদন:
DAC7513E হল একটি 12 বিট নির্ভুল ডিজিটাল থেকে এনালগ কনভার্টার (DAC) যা ব্যাপকভাবে শিল্প নিয়ন্ত্রণ, উপকরণ, অটোমেশন নিয়ন্ত্রণ এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।এটি ডিজিটাল সিগন্যালকে এনালগ সিগন্যালে রূপান্তর করতে পারে এবং বাহ্যিক সার্কিট বা ডিভাইসে আউটপুট করতে পারে, ডিজিটাল এবং এনালগ সিগন্যালের মধ্যে রূপান্তর অর্জন করতে পারে।
উপসংহার:
DAC7513E এর উচ্চ রেজোলিউশন, উচ্চ গতি, কম শক্তি খরচ এবং কম শব্দের সুবিধা রয়েছে এবং উচ্চ চাহিদার অ্যাপ্লিকেশনের জন্য উপযুক্ত সঠিক এবং স্থিতিশীল অ্যানালগ আউটপুট সংকেত প্রদান করতে পারে।একই সময়ে, এটিতে SPI ইন্টারফেস, পাওয়ার রেগুলেটর এবং অভ্যন্তরীণ রেফারেন্স ভোল্টেজের মতো ফাংশন রয়েছে, যা ব্যবহারকারীদের ব্যবহার করার জন্য এটিকে সুবিধাজনক করে তোলে।
পরামিতি:
রেজোলিউশন: 12 বিট
পাওয়ার সাপ্লাই ভোল্টেজ: 2.7V-5.5V
আউটপুট ভোল্টেজ পরিসীমা: 0V-5V
আউটপুট প্রতিবন্ধকতা: 0.5 Ω (সাধারণ মান)
আউটপুট বর্তমান: ± 5mA (সাধারণ মান)
কাজের তাপমাত্রা পরিসীমা: -40 ℃ -+125 ℃
প্যাকেজিং ফর্ম: VSSOP8
| ইইউ RoHS | অনুযোগ |
| ECCN (মার্কিন যুক্তরাষ্ট্র) | EAR99 |
| পার্ট স্ট্যাটাস | সক্রিয় |
| এইচটিএস | 8542.39.00.01 |
| স্বয়ংচালিত | না |
| পিপিএপি | না |
| কনভার্টার টাইপ | সাধারন ক্ষেত্রে |
| স্থাপত্য | প্রতিরোধক-স্ট্রিং |
| রেজোলিউশন | 12 বিট |
| রূপান্তর হার | 95 কেএসপিএস |
| DAC চ্যানেলের সংখ্যা | 1 |
| চিপ প্রতি আউটপুট সংখ্যা | 1 |
| সর্বোচ্চ নিষ্পত্তির সময় (আমাদের) | 10 |
| ডিজিটাল ইন্টারফেসের ধরন | সিরিয়াল (3-ওয়্যার, SPI, QSPI, Microwire) |
| আউটপুট প্রকার | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
| আউটপুট পোলারিটি | ইউনিপোলার |
| ভোল্টেজ রেফারেন্স | বাহ্যিক |
| ন্যূনতম একক সরবরাহ ভোল্টেজ (V) | 2.7 |
| পাওয়ার সাপ্লাই টাইপ | একক |
| ইন্টিগ্রাল ননলাইন্যারিটি ত্রুটি | ±8LSB |
| সম্পূর্ণ স্কেল ত্রুটি | -1.25% FSR |
| ন্যূনতম অপারেটিং তাপমাত্রা (°C) | -40 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা (°সে) | 105 |

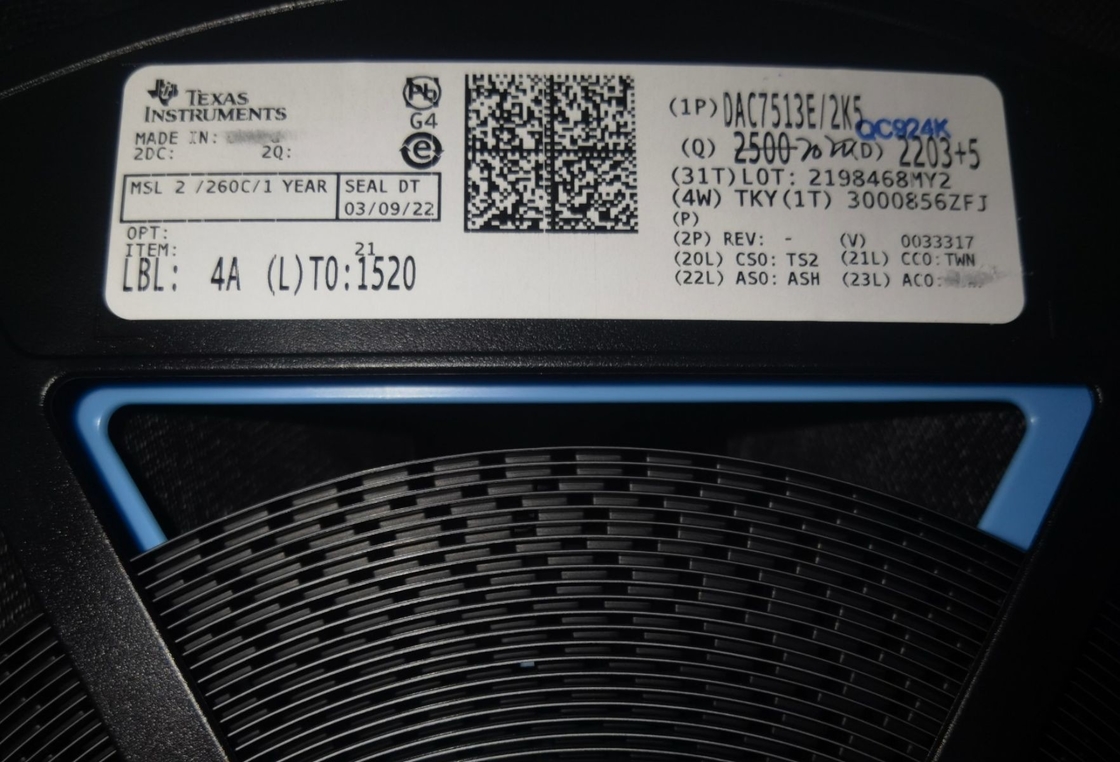

| প্যাকেজিং | টেপ এবং রীল |
| মাউন্টিং | গুফ |
| প্যাকেজের উচ্চতা | 0.95 (সর্বোচ্চ) |
| প্যাকেজ প্রস্থ | 3.1(সর্বোচ্চ) |
| প্যাকেজ দৈর্ঘ্য | 3.1(সর্বোচ্চ) |
| পিসিবি বদলেছে | 8 |
| স্ট্যান্ডার্ড প্যাকেজের নাম | এসওপি |
| সরবরাহকারী প্যাকেজ | ভিএসএসওপি |
| পিন কাউন্ট | 8 |
| সীসা আকৃতি | গুল-ডানা |
