উৎপত্তি স্থল:
আসল
পরিচিতিমুলক নাম:
TI
মডেল নম্বার:
LMV824MT/LMV824MTX
যোগাযোগ করুন
MV824MTX হল নিম্নলিখিত পরামিতি সহ একটি ফোর-ওয়ে অপারেশনাল এমপ্লিফায়ার:
পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমা: 2.7V থেকে 5.5V
সাধারণত খোলা পরিবর্ধক লাভ: 40dB থেকে 80dB
সর্বাধিক আউটপুট বর্তমান: 20mA
সাধারণত খোলা ইনপুট প্রতিরোধের: 1M Ω
অপারেটিং তাপমাত্রা পরিসীমা: -40 ° C থেকে 125 ° C
এই ডিভাইসটি অডিও অ্যামপ্লিফিকেশন, সেন্সর এবং সিগন্যাল ট্রান্সমিশনের মতো অ্যাপ্লিকেশনের জন্য উপযুক্ত।LMV612MMX এবং LMV722MMX-এর সাথে তুলনা করে, LMV824MTX-এর উচ্চ নির্ভুলতা এবং আরও অ্যামপ্লিফায়ার চ্যানেল রয়েছে৷এই অ্যাপ্লিকেশন এবং উপসংহার কিছু অন্তর্ভুক্ত:
অডিও অ্যামপ্লিফিকেশন: LMV824MTX অডিও অ্যামপ্লিফায়ার ডিজাইনের জন্য উপযুক্ত যেগুলির জন্য অডিও সিস্টেমের কর্মক্ষমতা এবং শব্দের গুণমান উন্নত করার জন্য উচ্চ লাভ এবং কম বিকৃতি প্রয়োজন।
সেন্সর সংকেত পরিবর্ধন: এই পরিবর্ধকটি সহজ সনাক্তকরণ এবং বিশ্লেষণের জন্য ছোট সেন্সর সংকেতগুলিকে প্রশস্ত করতে পারে।এটি পরিবর্ধক দ্বারা সংকেত আউটপুট প্রশস্ত করতে ব্যবহার করা যেতে পারে।
সিগন্যাল ট্রান্সমিশন: LMV824MTX সিগন্যাল শক্তি এবং গুণমান উন্নত করতে এক সার্কিট থেকে অন্য সার্কিটে সংকেত প্রেরণ করতেও ব্যবহার করা যেতে পারে।এটি সিগন্যাল ট্রান্সমিশনে সংকেত-থেকে-শব্দ অনুপাতের মতো সমস্যাগুলি সমাধান করতে সহায়তা করতে পারে।
ইন্ডাস্ট্রিয়াল অটোমেশন: LMV824MTX ইন্ডাস্ট্রিয়াল অটোমেশনেও ব্যবহার করা যেতে পারে, যেমন তাপমাত্রা, চাপ এবং কারেন্ট পরিমাপ করা।
LMV824MTX-এর প্যাকেজিং হল TSSOP-14, যার আকার 5mm x 4.4mm, যা ছোট সার্কিট বোর্ডগুলিতে অ্যাপ্লিকেশনের জন্য খুবই উপযুক্ত৷
| ইইউ RoHS | অনুবর্তী না |
| ECCN (মার্কিন যুক্তরাষ্ট্র) | EAR99 |
| পার্ট স্ট্যাটাস | এনআরএনডি |
| এইচটিএস | 8542.33.00.01 |
| এসভিএইচসি | হ্যাঁ |
| SVHC থ্রেশহোল্ড অতিক্রম করেছে৷ | হ্যাঁ |
| স্বয়ংচালিত | না |
| পিপিএপি | না |
| টাইপ | কম ভোল্টেজ পরিবর্ধক |
| প্রস্তুতকারকের প্রকার | কম ভোল্টেজ পরিবর্ধক |
| প্রতি চিপ চ্যানেলের সংখ্যা | 4 |
| রেল থেকে রেল | রেল থেকে রেল আউটপুট |
| সর্বোচ্চ ইনপুট অফসেট ভোল্টেজ (mV) | 3.5@5V |
| ন্যূনতম একক সরবরাহ ভোল্টেজ (V) | 2.5 |
| সর্বোচ্চ একক সরবরাহ ভোল্টেজ (V) | 5.5 |
| ন্যূনতম ডুয়াল সাপ্লাই ভোল্টেজ (V) | 卤1.25 |
| সর্বোচ্চ দ্বৈত সরবরাহ ভোল্টেজ (V) | 卤2.75 |
| সর্বাধিক ইনপুট অফসেট বর্তমান (uA) | 0.03@5V |
| সাধারণ ইনপুট বায়াস কারেন্ট (uA) | 0.04@5V |
| সর্বাধিক ইনপুট বায়াস বর্তমান (uA) | 0.1@5V |
| সর্বাধিক সরবরাহ বর্তমান (mA) | 1.3@5V |
| সাধারণ আউটপুট কারেন্ট (mA) | 45@5V |
| পাওয়ার সাপ্লাই টাইপ | একক|দ্বৈত |
| সাধারণ স্লিউ রেট (V/us) | 2@5V |
| সাধারণ ইনপুট নয়েজ ভোল্টেজের ঘনত্ব (nV/rtHz) | 24@5V |
| ইনপুট অফসেট ভোল্টেজ ড্রিফ্ট (uV/C) | 1(টাইপ) |
| সাধারণ ভোল্টেজ লাভ (dB) | 105 |
| সাধারণ নন-ভার্টিং ইনপুট বর্তমান শব্দ ঘনত্ব (pA/rtHz) | 0.25@5V |
| ন্যূনতম PSRR (dB) | 75 |
| ন্যূনতম CMRR (dB) | 72 |
| ন্যূনতম CMRR রেঞ্জ (dB) | 71 থেকে 75 |
| সাধারণ লাভ ব্যান্ডউইথ পণ্য (MHz) | 5.6 |
| সাপোর্ট বন্ধ করুন | না |
| ন্যূনতম অপারেটিং তাপমাত্রা (°C) | -40 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা (°সে) | 85 |

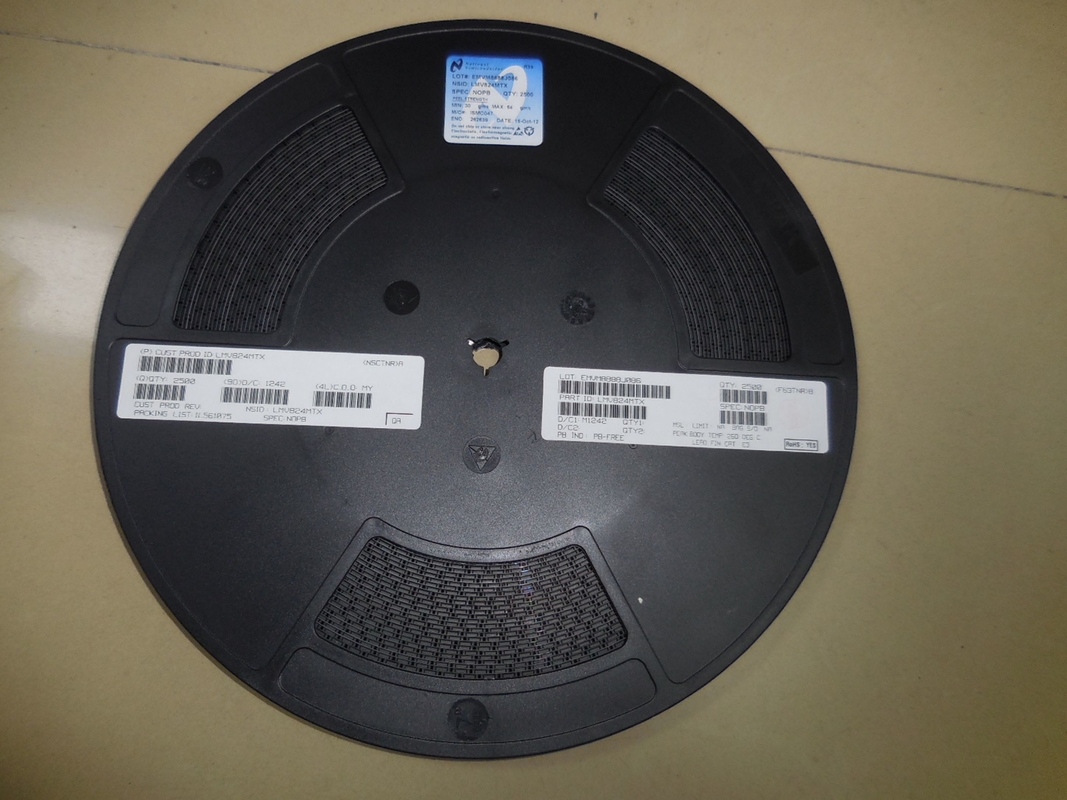

| প্যাকেজিং | টেপ এবং রীল |
| মাউন্টিং | গুফ |
| প্যাকেজের উচ্চতা | 1.05 (সর্বোচ্চ) |
| প্যাকেজ প্রস্থ | 4.5 (সর্বোচ্চ) |
| প্যাকেজ দৈর্ঘ্য | 5.1 (সর্বোচ্চ) |
| পিসিবি বদলেছে | 14 |
| স্ট্যান্ডার্ড প্যাকেজের নাম | এসওপি |
| সরবরাহকারী প্যাকেজ | টিএসএসওপি |
| পিন কাউন্ট | 14 |
| সীসা আকৃতি | গুল-ডানা |
