উৎপত্তি স্থল:
আসল
পরিচিতিমুলক নাম:
ST
মডেল নম্বার:
LMV358LIDT
যোগাযোগ করুন

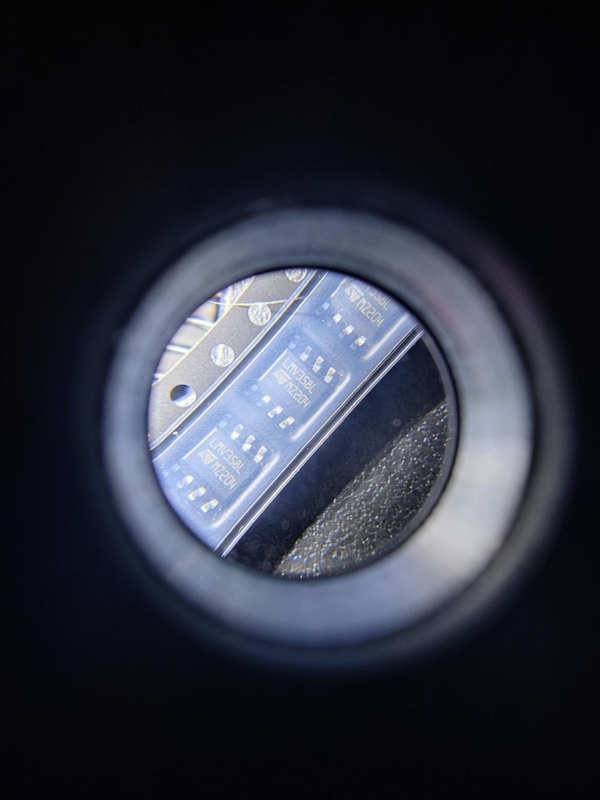

LMV358LIDT হল একটি ডুয়াল সার্কিট লো-ভোল্টেজ অপারেশনাল এমপ্লিফায়ার যা STMICROELECTRONICS দ্বারা গঠিত
উত্পাদনএটি একটি একক পাওয়ার সাপ্লাই ভোল্টেজের অধীনে কাজ করতে পারে, রেল ইনপুট এবং আউটপুট সুইংকে রেল সরবরাহ করে এবং কম-পাওয়ার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।নিম্নলিখিত এর প্রয়োগ, উপসংহার, এবং পরামিতি:
আবেদন:
অডিও পরিবর্ধক এবং প্রিঅ্যামপ্লিফায়ার
সেন্সর পরিবর্ধক
সংকেত কন্ডিশনার সার্কিট
সক্রিয় ফিল্টার
ভোল্টেজ নিয়ন্ত্রিত অসিলেটর
উপসংহার:
LMV358LIDT হল একটি ডুয়াল সার্কিট লো-ভোল্টেজ অপারেশনাল এমপ্লিফায়ার কম-পাওয়ার অ্যাপ্লিকেশনের জন্য উপযুক্ত।
এটি একটি একক পাওয়ার সাপ্লাই ভোল্টেজের অধীনে কাজ করতে পারে, রেলকে রেল ইনপুট এবং আউটপুট সুইং প্রদান করে।
এটিতে কম শক্তি খরচ, উচ্চ সাধারণ মোড প্রত্যাখ্যান অনুপাত, কম ইনপুট পক্ষপাত কারেন্ট এবং নির্ভরযোগ্য ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD) সুরক্ষা রয়েছে।
এটি অডিও পরিবর্ধক, সেন্সর পরিবর্ধক, সংকেত কন্ডিশনার সার্কিট, সক্রিয় ফিল্টার এবং ভোল্টেজ নিয়ন্ত্রিত অসিলেটরগুলির মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
পরামিতি:
ইনপুট ভোল্টেজ পরিসীমা: 2.7V থেকে 5.5V
আউটপুট ভোল্টেজ পরিসীমা: 0V থেকে VCC
অপারেটিং তাপমাত্রা পরিসীমা: -40 ° C থেকে 125 ° C
লাভ-ব্যান্ডউইথ পণ্য: 1 MHz
আনুপাতিক ঢাল: 0.5 V/ μs
ইনপুট বায়াস ভোল্টেজ: 1 mV
ইনপুট পক্ষপাত বর্তমান: 10 nA
প্যাকেজিং: SOIC8
| ইইউ RoHS | অনুযোগ |
| ECCN (মার্কিন যুক্তরাষ্ট্র) | EAR99 |
| পার্ট স্ট্যাটাস | সক্রিয় |
| এইচটিএস | 8542.33.00.01 |
| স্বয়ংচালিত | না |
| পিপিএপি | না |
| টাইপ | কম শক্তি পরিবর্ধক |
| প্রস্তুতকারকের প্রকার | কম শক্তি পরিবর্ধক |
| প্রতি চিপ চ্যানেলের সংখ্যা | 2 |
| রেল থেকে রেল | রেল থেকে রেল আউটপুট |
| সর্বোচ্চ ইনপুট অফসেট ভোল্টেজ (mV) | 7@5V |
| ন্যূনতম একক সরবরাহ ভোল্টেজ (V) | 2.7 |
| সর্বোচ্চ একক সরবরাহ ভোল্টেজ (V) | 5.5 |
| সাধারণ নিম্ন স্তরের আউটপুট ভোল্টেজ (V) | 0.3 |
| সাধারণ উচ্চ স্তরের আউটপুট ভোল্টেজ (V) | ৪.৯৯ |
| সর্বাধিক ইনপুট অফসেট বর্তমান (uA) | 0.03@5V |
| সাধারণ ইনপুট বায়াস কারেন্ট (uA) | 0.027@5V |
| সর্বাধিক ইনপুট বায়াস বর্তমান (uA) | 0.06@5V |
| সর্বাধিক শান্ত বর্তমান (mA) | 0.5@5V |
| পাওয়ার সাপ্লাই টাইপ | একক |
| সাধারণ স্লিউ রেট (V/us) | 0.7@5V |
| সাধারণ ইনপুট নয়েজ ভোল্টেজের ঘনত্ব (nV/rtHz) | 30@5V |
| ইনপুট অফসেট ভোল্টেজ ড্রিফ্ট (uV/°C) | 5 (টাইপ) |
| সাধারণ ভোল্টেজ লাভ (dB) | 100 |
| সাধারণ নন-ভার্টিং ইনপুট বর্তমান শব্দ ঘনত্ব (pA/rtHz) | 0.3@5V |
| ন্যূনতম CMRR (dB) | 72 |
| ন্যূনতম CMRR রেঞ্জ (dB) | 71 থেকে 75 |
| সাধারণ লাভ ব্যান্ডউইথ পণ্য (MHz) | 1.3 |
| সাপোর্ট বন্ধ করুন | না |
| ন্যূনতম অপারেটিং তাপমাত্রা (°C) | -40 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা (°সে) | 125 |
| সরবরাহকারীর তাপমাত্রা গ্রেড | শিল্প |
| প্যাকেজিং | টেপ এবং রীল |
| মাউন্টিং | গুফ |
| প্যাকেজের উচ্চতা | 1.25 (মিনিট) |
| প্যাকেজ প্রস্থ | 3.9 |
| প্যাকেজ দৈর্ঘ্য | 4.9 |
| পিসিবি বদলেছে | 8 |
| স্ট্যান্ডার্ড প্যাকেজের নাম | তাই |
| সরবরাহকারী প্যাকেজ | পুত্র |
| পিন কাউন্ট | 8 |
| সীসা আকৃতি | গুল-ডানা |
