উৎপত্তি স্থল:
আসল
পরিচিতিমুলক নাম:
TI
মডেল নম্বার:
LMV358IDR
যোগাযোগ করুন

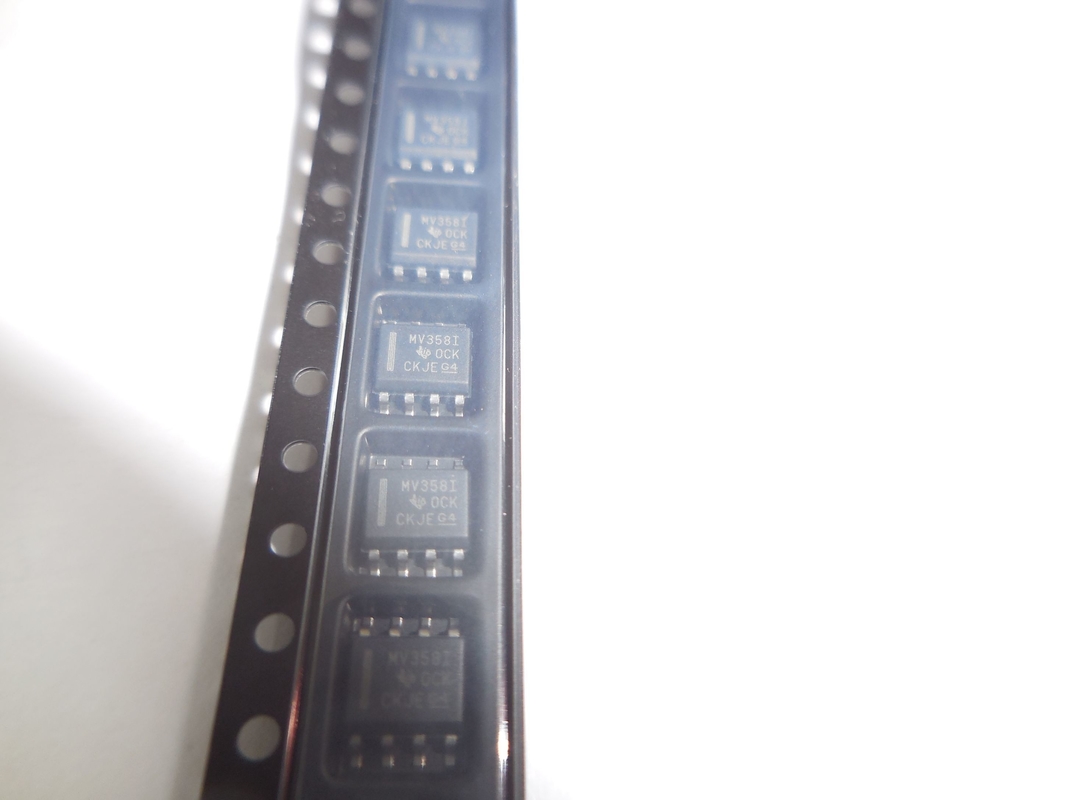

LMV358IDR হল একটি ডুয়াল-চ্যানেল, লো-ভোল্টেজ অপারেশনাল এমপ্লিফায়ার (অপ-এম্প) ইন্টিগ্রেটেড সার্কিট (IC) যা টেক্সাস ইন্সট্রুমেন্টস দ্বারা তৈরি করা হয়।এটি একটি কম ইনপুট অফসেট ভোল্টেজ সহ রেল থেকে রেল ইনপুট এবং আউটপুট সুইং প্রদান করে একটি একক সরবরাহ ভোল্টেজের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে।
অ্যাপ্লিকেশন:
অডিও এমপ্লিফায়ার এবং প্রিমপ্লিফায়ার্স।
সেন্সর পরিবর্ধক।
সিগন্যাল কন্ডিশনার সার্কিট।
সক্রিয় ফিল্টার।
ভোল্টেজ-নিয়ন্ত্রিত অসিলেটর।
বৈশিষ্ট্য:
একটি একক প্যাকেজে ডুয়াল স্বাধীন অপ-এম্পস।
প্রশস্ত ইনপুট ভোল্টেজ পরিসীমা: 2.7V থেকে 5.5V।
রেল থেকে রেল ইনপুট এবং আউটপুট সুইং.
কম শক্তি খরচ: চ্যানেল প্রতি 0.5 mA।
উচ্চ সাধারণ-মোড প্রত্যাখ্যান অনুপাত (CMRR): 70 dB।
কম ইনপুট অফসেট ভোল্টেজ: 1 mV।
ঐক্য-লাভ স্থিতিশীল।
ESD সুরক্ষা: 2 kV (মানব শরীরের মডেল)।
পরামিতি:
ইনপুট ভোল্টেজ পরিসীমা: 2.7V থেকে 5.5V।
আউটপুট ভোল্টেজ পরিসীমা: 0V থেকে VCC।
অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে 125°C।
লাভ ব্যান্ডউইথ পণ্য: 1 MHz.
স্লিউ রেট: 0.5 V/μs।
ইনপুট অফসেট ভোল্টেজ: 1 mV।
ইনপুট অফসেট বর্তমান: 10 nA।
প্যাকেজিং: SOIC-8.
| ইইউ RoHS | অনুযোগ |
| ECCN (মার্কিন যুক্তরাষ্ট্র) | EAR99 |
| পার্ট স্ট্যাটাস | সক্রিয় |
| এইচটিএস | 8542.33.00.01 |
| এসভিএইচসি | হ্যাঁ |
| স্বয়ংচালিত | না |
| পিপিএপি | না |
| টাইপ | কম ভোল্টেজ পরিবর্ধক |
| প্রস্তুতকারকের প্রকার | কম ভোল্টেজ পরিবর্ধক |
| প্রতি চিপ চ্যানেলের সংখ্যা | 2 |
| রেল থেকে রেল | রেল থেকে রেল আউটপুট |
| আউটপুট প্রকার | CMOS |
| সর্বোচ্চ ইনপুট অফসেট ভোল্টেজ (mV) | 7@5V |
| ন্যূনতম একক সরবরাহ ভোল্টেজ (V) | 2.7 |
| সর্বোচ্চ একক সরবরাহ ভোল্টেজ (V) | 5.5 |
| সর্বাধিক ইনপুট অফসেট বর্তমান (uA) | 0.05@5V |
| সাধারণ ইনপুট বায়াস কারেন্ট (uA) | 0.015@5V |
| সর্বাধিক ইনপুট বায়াস বর্তমান (uA) | 0.25@5V |
| সর্বাধিক সরবরাহ বর্তমান (mA) | 0.44@5V |
| সাধারণ আউটপুট কারেন্ট (mA) | 60 |
| পাওয়ার সাপ্লাই টাইপ | একক |
| সাধারণ স্লিউ রেট (V/us) | 1@5V |
| সাধারণ ইনপুট নয়েজ ভোল্টেজের ঘনত্ব (nV/rtHz) | 39@5V |
| সাধারণ ভোল্টেজ লাভ (dB) | 100 |
| সাধারণ নন-ভার্টিং ইনপুট বর্তমান শব্দ ঘনত্ব (pA/rtHz) | 0.21@5V |
| ন্যূনতম CMRR (dB) | 50 |
| ন্যূনতম CMRR রেঞ্জ (dB) | 50 থেকে 60 |
| সাধারণ লাভ ব্যান্ডউইথ পণ্য (MHz) | 1 |
| সাপোর্ট বন্ধ করুন | না |
| ন্যূনতম অপারেটিং তাপমাত্রা (°C) | -40 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা (°সে) | 125 |
| প্যাকেজিং | টেপ এবং রীল |
| মাউন্টিং | গুফ |
| প্যাকেজের উচ্চতা | 1.5 (সর্বোচ্চ) |
| প্যাকেজ প্রস্থ | 3.98(সর্বোচ্চ) |
| প্যাকেজ দৈর্ঘ্য | 5 (সর্বোচ্চ) |
| পিসিবি বদলেছে | 8 |
| স্ট্যান্ডার্ড প্যাকেজের নাম | তাই |
| সরবরাহকারী প্যাকেজ | SOIC |
| পিন কাউন্ট | 8 |
| সীসা আকৃতি | গুল-ডানা |
