উৎপত্তি স্থল:
আসল
পরিচিতিমুলক নাম:
FAIRCHILD
মডেল নম্বার:
LMV358AM8X
যোগাযোগ করুন
LMV358AM8X হল একটি ডুয়াল-চ্যানেল, লো-ভোল্টেজ অপারেশনাল এমপ্লিফায়ার (op-amp) ইন্টিগ্রেটেড সার্কিট (IC) টেক্সাস ইন্সট্রুমেন্টস দ্বারা নির্মিত।এটি একটি সাধারণ-উদ্দেশ্য অপ-অ্যাম্প যা একটি একক সরবরাহ ভোল্টেজের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে, যা রেল থেকে রেল ইনপুট এবং আউটপুট সুইং প্রদান করে।
অ্যাপ্লিকেশন:
অডিও এমপ্লিফায়ার এবং প্রিমপ্লিফায়ার্স।
সেন্সর পরিবর্ধক।
সিগন্যাল কন্ডিশনার সার্কিট।
সক্রিয় ফিল্টার।
ভোল্টেজ-নিয়ন্ত্রিত অসিলেটর।
বৈশিষ্ট্য:
একটি একক প্যাকেজে ডুয়াল স্বাধীন অপ-এম্পস।
প্রশস্ত ইনপুট ভোল্টেজ পরিসীমা: 2.7V থেকে 5.5V।
রেল থেকে রেল ইনপুট এবং আউটপুট সুইং.
কম শক্তি খরচ: চ্যানেল প্রতি 0.5 mA।
উচ্চ সাধারণ-মোড প্রত্যাখ্যান অনুপাত (CMRR): 70 dB।
কম ইনপুট পক্ষপাত বর্তমান: 45 nA.
ঐক্য-লাভ স্থিতিশীল।
ESD সুরক্ষা: 2 kV (মানব শরীরের মডেল)।
পরামিতি:
ইনপুট ভোল্টেজ পরিসীমা: 2.7V থেকে 5.5V।
আউটপুট ভোল্টেজ পরিসীমা: 0V থেকে VCC।
অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে 125°C।
লাভ ব্যান্ডউইথ পণ্য: 1 MHz.
স্লিউ রেট: 0.5 V/μs।
ইনপুট অফসেট ভোল্টেজ: 5 mV।
ইনপুট অফসেট বর্তমান: 2 nA।
প্যাকেজিং: SOIC-8.
| ইইউ RoHS | অনুযোগ |
| ECCN (মার্কিন যুক্তরাষ্ট্র) | EAR99 |
| পার্ট স্ট্যাটাস | অপ্রচলিত |
| এইচটিএস | 8542.33.00.01 |
| স্বয়ংচালিত | না |
| পিপিএপি | না |
| টাইপ | কম ভোল্টেজ পরিবর্ধক |
| প্রস্তুতকারকের প্রকার | কম ভোল্টেজ পরিবর্ধক |
| প্রতি চিপ চ্যানেলের সংখ্যা | 2 |
| রেল থেকে রেল | রেল থেকে রেল আউটপুট |
| প্রক্রিয়া প্রযুক্তি | CMOS |
| আউটপুট প্রকার | CMOS |
| সর্বোচ্চ ইনপুট অফসেট ভোল্টেজ (mV) | 7@5V |
| ন্যূনতম একক সরবরাহ ভোল্টেজ (V) | 2.7 |
| সর্বোচ্চ একক সরবরাহ ভোল্টেজ (V) | 5.5 |
| ন্যূনতম ডুয়াল সাপ্লাই ভোল্টেজ (V) | 卤1.35 |
| সর্বোচ্চ দ্বৈত সরবরাহ ভোল্টেজ (V) | 卤2.75 |
| সর্বাধিক ইনপুট অফসেট বর্তমান (uA) | 0.001(টাইপ)@5V |
| সাধারণ ইনপুট বায়াস কারেন্ট (uA) | 0.001@5V |
| সর্বাধিক সরবরাহ বর্তমান (mA) | 0.3@5V |
| সাধারণ আউটপুট কারেন্ট (mA) | 160 |
| পাওয়ার সাপ্লাই টাইপ | একক|দ্বৈত |
| সাধারণ স্লিউ রেট (V/us) | 1.5@5V |
| সাধারণ ইনপুট নয়েজ ভোল্টেজের ঘনত্ব (nV/rtHz) | 33@5V |
| সাধারণ ভোল্টেজ লাভ (dB) | 70 |
| ন্যূনতম PSRR (dB) | 50 |
| ন্যূনতম CMRR (dB) | 50 |
| ন্যূনতম CMRR রেঞ্জ (dB) | 50 থেকে 60 |
| সাধারণ লাভ ব্যান্ডউইথ পণ্য (MHz) | 1.4 |
| সাপোর্ট বন্ধ করুন | না |
| ন্যূনতম অপারেটিং তাপমাত্রা (°C) | -40 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা (°সে) | 125 |

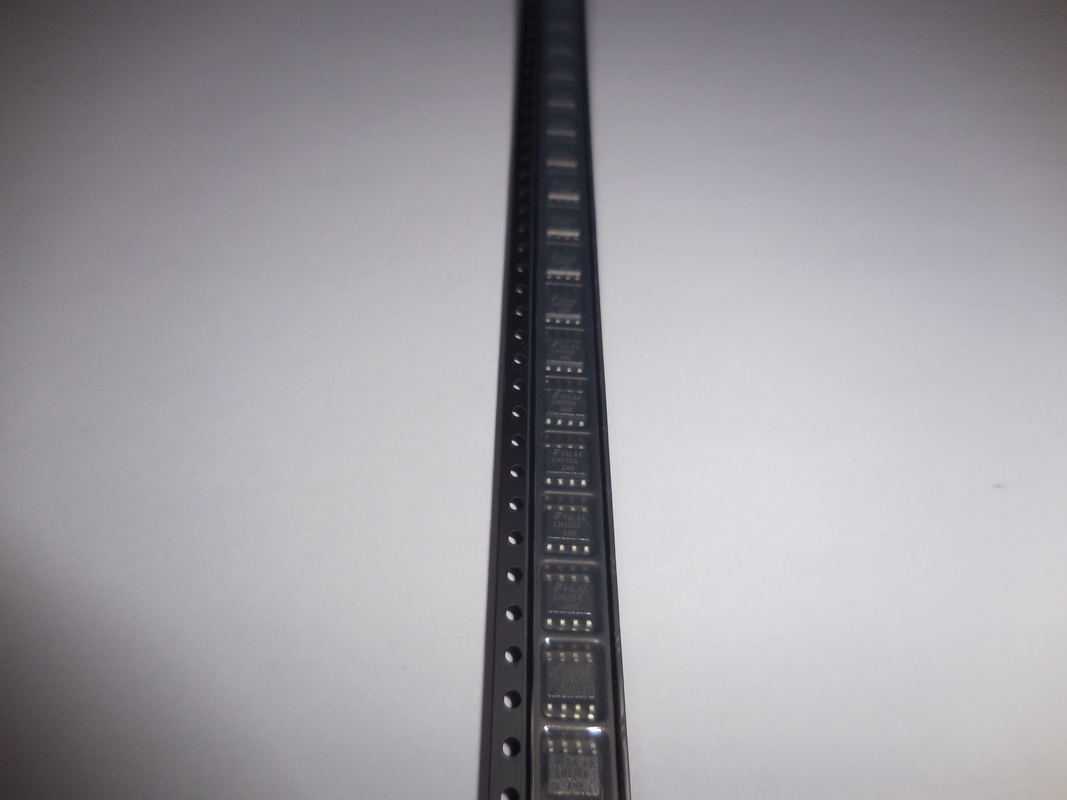

| প্যাকেজিং | টেপ এবং রীল |
| মাউন্টিং | গুফ |
| প্যাকেজের উচ্চতা | 1.5 (সর্বোচ্চ) |
| প্যাকেজ প্রস্থ | 3.9 |
| প্যাকেজ দৈর্ঘ্য | 4.9 |
| পিসিবি বদলেছে | 8 |
| স্ট্যান্ডার্ড প্যাকেজের নাম | তাই |
| সরবরাহকারী প্যাকেজ | SOIC |
| পিন কাউন্ট | 8 |
| সীসা আকৃতি | গুল-ডানা |
