উৎপত্তি স্থল:
আসল
পরিচিতিমুলক নাম:
TI
মডেল নম্বার:

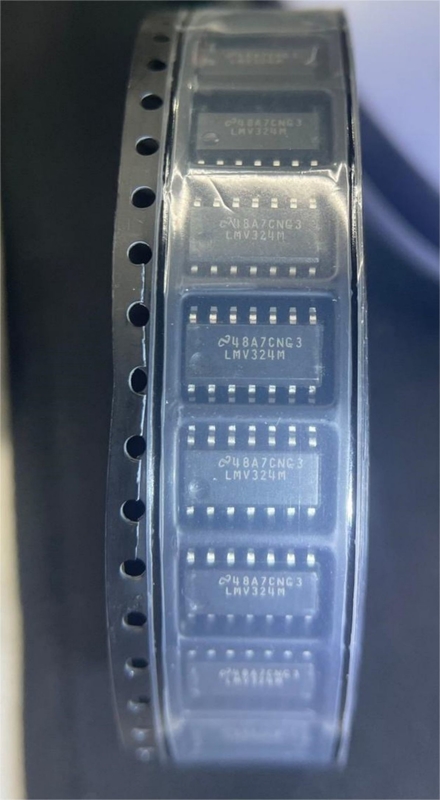

LMV324M
যোগাযোগ করুন
LMV324M হল একটি লো-ভোল্টেজ ডিফারেনশিয়াল অপারেশনাল এমপ্লিফায়ার যার চারটি স্বাধীন অপারেশনাল এমপ্লিফায়ার রয়েছে।এটি একক পাওয়ার সাপ্লাই সিস্টেমের জন্য উপযুক্ত এবং 2.7V থেকে 5.5V পর্যন্ত পাওয়ার ভোল্টেজে কাজ করতে পারে।LMV324M-এর কম বিদ্যুত খরচ, কম ইনপুট বায়াস কারেন্ট, কম শব্দ, কম ইনপুট অফসেট ভোল্টেজ এবং উচ্চ লাভ-ব্যান্ডউইথ পণ্যের বৈশিষ্ট্য রয়েছে এবং এটি পাওয়ার ম্যানেজমেন্ট, ব্যাটারি পাওয়ার সাপ্লাই, সিগন্যাল কন্ডিশনিং, ফিল্টারিং, ইন্সট্রুমেন্ট এমপ্লিফায়ার এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। .
LMV324M এর প্রধান পরামিতি:
পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমা: 2.7V থেকে 5.5V
কাজের তাপমাত্রা পরিসীমা: -40 ℃ থেকে +125 ℃
প্যাকেজিং প্রকার: SOIC, MSOP, TSSOP
কম ইনপুট পক্ষপাত বর্তমান: 10nA
কম ইনপুট অফসেট ভোল্টেজ: 3mV
উচ্চ লাভ-ব্যান্ডউইথ পণ্য: 1MHz
কম শক্তি খরচ: 0.65mA/পরিবর্ধক
ওপেন সার্কিট লাভ: 100dB
ইনপুট ভোল্টেজ পরিসীমা: -0.3V থেকে Vcc+0.3V
ওভারলোড সুরক্ষা: ± 16V
বর্তমান আউটপুট: 25mA
LMV324M এর আবেদন:
শক্তি ব্যবস্থাপনা
ব্যাটারি চালিত
সিগন্যাল কন্ডিশনার
তরঙ্গ ফিল্টারিং
যন্ত্র পরিবর্ধক
তাপমাত্রা পরিমাপ
অপটিক্যাল সনাক্তকরণ
স্পর্শ নিয়ন্ত্রণ
অডিও পরিবর্ধক
সেন্সর ইন্টারফেস।
| পণ্য প্রযুক্তিগত বিশেষ উল্লেখ | |
| ইইউ RoHS | অনুগত নয় |
| ECCN (মার্কিন যুক্তরাষ্ট্র) | EAR99 |
| পার্ট স্ট্যাটাস | এনআরএনডি |
| এইচটিএস | 8542.33.00.01 |
| এসভিএইচসি | হ্যাঁ |
| SVHC থ্রেশহোল্ড অতিক্রম করেছে৷ | হ্যাঁ |
| স্বয়ংচালিত | না |
| পিপিএপি | না |
| টাইপ | কম ভোল্টেজ পরিবর্ধক |
| প্রস্তুতকারকের প্রকার | কম ভোল্টেজ পরিবর্ধক |
| প্রতি চিপ চ্যানেলের সংখ্যা | 4 |
| রেল থেকে রেল | রেল থেকে রেল আউটপুট |
| প্রক্রিয়া প্রযুক্তি | BiCMOS |
| আউটপুট প্রকার | CMOS |
| সর্বোচ্চ ইনপুট অফসেট ভোল্টেজ (mV) | 7@5V |
| ন্যূনতম একক সরবরাহ ভোল্টেজ (V) | 2.7 |
| সর্বোচ্চ একক সরবরাহ ভোল্টেজ (V) | 5.5 |
| সর্বাধিক ইনপুট অফসেট বর্তমান (uA) | 0.05@5V |
| সাধারণ ইনপুট বায়াস কারেন্ট (uA) | 0.015@5V |
| সর্বাধিক ইনপুট বায়াস বর্তমান (uA) | 0.25@5V |
| সর্বাধিক সরবরাহ বর্তমান (mA) | 0.83@5V |
| সাধারণ আউটপুট কারেন্ট (mA) | 60 |
| পাওয়ার সাপ্লাই টাইপ | একক |
| সাধারণ স্লিউ রেট (V/us) | 1@5V |
| সাধারণ ইনপুট নয়েজ ভোল্টেজের ঘনত্ব (nV/rtHz) | 39@5V |
| সাধারণ ভোল্টেজ লাভ (dB) | 100 |
| সাধারণ নন-ভার্টিং ইনপুট বর্তমান শব্দ ঘনত্ব (pA/rtHz) | 0.21@5V |
| ন্যূনতম PSRR (dB) | 50 |
| ন্যূনতম CMRR (dB) | 50 |
| ন্যূনতম CMRR রেঞ্জ (dB) | 50 থেকে 60 |
| সাধারণ লাভ ব্যান্ডউইথ পণ্য (MHz) | 1 |
| সাপোর্ট বন্ধ করুন | না |
| ন্যূনতম অপারেটিং তাপমাত্রা (°C) | -40 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা (°সে) | 125 |
| সরবরাহকারীর তাপমাত্রা গ্রেড | শিল্প |
| প্যাকেজিং | নল |
| মাউন্টিং | গুফ |
| প্যাকেজের উচ্চতা | 1.5 (সর্বোচ্চ) |
| প্যাকেজ প্রস্থ | 4(সর্বোচ্চ) |
| প্যাকেজ দৈর্ঘ্য | 8.75(সর্বোচ্চ) |
| পিসিবি বদলেছে | 14 |
| স্ট্যান্ডার্ড প্যাকেজের নাম | তাই |
| সরবরাহকারী প্যাকেজ | SOIC |
| পিন কাউন্ট | 14 |
| সীসা আকৃতি | গুল-ডানা |
